Manuel Cllia v1.2 — Mise en service, câblage RS485 & utilisation

Contenu du système Cllia

Boîtier DIN : commande électronique principale.
Module de lecture : avec lecteur QR GM60.

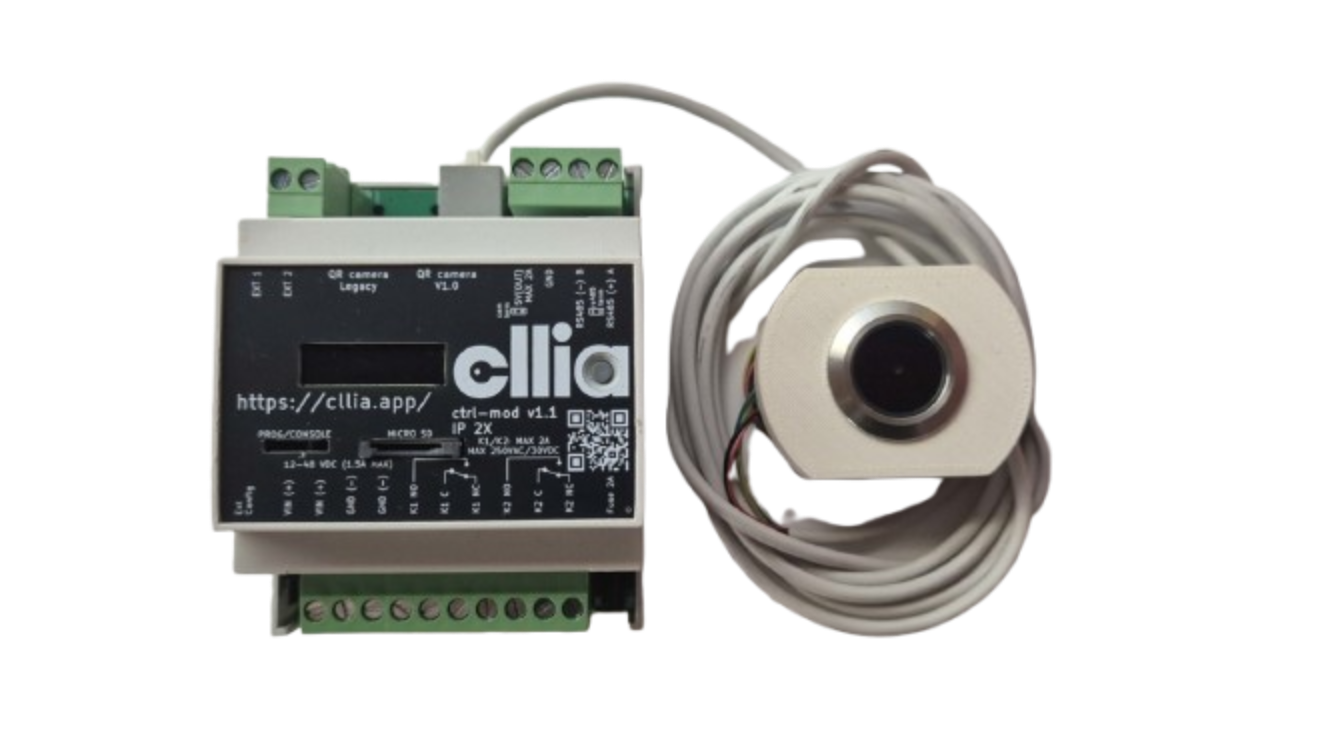

Photo du kit complet : boîtier DIN, module de lecture et lecteur QR GM60

Alimentation

Boîtier DIN : 12–48 V DC. Astuce : si la gâche est dans la même plage (12–30 V DC), elle peut partager l’alimentation avec le boîtier DIN.

Commande de relais

Relais intégrés :

AC jusqu’à 230 V • 2 A
DC jusqu’à 30 V • 2 A

Contacts libres de potentiel. L’installateur câble l’alimentation de la gâche depuis l’alimentation principale.

Branchement & Liaison RS485

Branchement initial :

Alimentez le boîtier DIN en 12–48 V DC.
Connectez le module de lecture au boîtier DIN via le bornier CAMERA (RS485 + 5 V).

Câble U72 (4 conducteurs)

Fonction	Couleur
+5 V	Blanc
GND	Bleu
RS485 A (+)	Violet
RS485 B (−)	Cyan

Longueur maximale selon section

Type de câble	Longueur max.
U72 0.4 mm²	20 m
U72 0.5 mm²	25 m
U72 0.8 mm²	40 m

Évitez les cheminements parallèles aux câbles générant des interférences (alimentation d’appareils puissants, etc.). Pour des distances supérieures, nous contacter.

Astuce Ethernet : 1 paire pour A/B, 1 paire (jumelée) pour GND, 1 paire (jumelée) pour +5 V. En environnement perturbé, câble blindé et blindage relié au GND côté caméra uniquement.

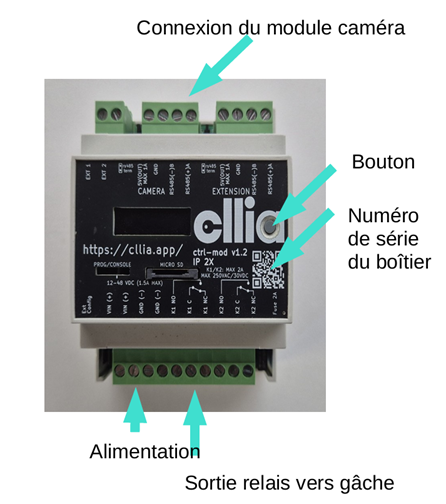

Gros plan sur le bornier CAMERA avec repères +5V, GND, RS485 A et RS485 B

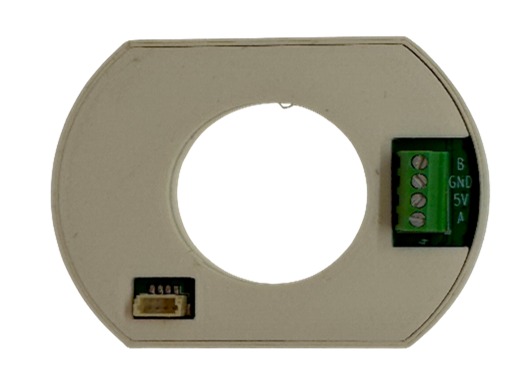

Schéma de câblage RS485 entre le boîtier DIN et le module de lecture caméra

Interface & Fonctionnement

Démarrage & écran

Au démarrage, messages d’état rapides.
Économiseur : logo C animé.
- C qui descend : communication caméra OK.
- C qui monte : communication non établie (la caméra démarre en quelques secondes et émet des bips).

Bouton (à droite de l’écran)

Fait défiler 3 pages d’informations :

Page 1 : Date/heure UTC, date/heure de démarrage, uptime.
Page 2 : Version firmware, compteur GMNOCOM (doit rester à 0), MAC.
Page 3 : Tension d’alimentation (VIN approx.).

Écran du boîtier DIN affichant successivement l’heure UTC, la version et la tension VIN

Horloge (RTC)

Horloge interne sur pile, réglée en atelier.
Fonctionne en UTC (évite les changements été/hiver).
En Suisse : CEST = UTC+2, CET = UTC+1 (affichera donc 2 h ou 1 h de “retard”).

Corriger l’heure uniquement si l’écart > 3 minutes.

Mode Wi-Fi & Mise à l’heure

Maintenir le bouton 3 s jusqu’au message : STARTING WIFI AP… HOLD THE BUTTON PRESSED TO CONFIRM.
Maintenir encore 3 s pour confirmer. Le boîtier affiche : WIFI ACCESS POINT ON http://192.168.4.1/ Clef/Key: XXXXXX.
Se connecter au SSID cllia_XX:XX:XX:XX:XX:XX avec la clef cllia_654321.
Ouvrir http://192.168.4.1.

Pour quitter ce mode, maintenir le bouton ≥ 6 s jusqu’à REBOOTING. (Pratique pour redémarrer.)

Sur la page d’accueil, cliquer Mise à l’heure.
Saisir la Clef/Key affichée par le boîtier.
Cliquez Mise à jour de la date et de l’heure (utilise l’heure du téléphone/PC).
Si besoin, décochez Time Auto/Manual Update et saisissez l’heure manuellement.
