Cllia — Montage de la tête de lecture

Version 1.3 • Système de contrôle d’accès par QR hors-ligne

Contenu du système Cllia

  • Boîtier DIN : commande électronique principale.
  • Module de lecture : avec lecteur QR GM60.

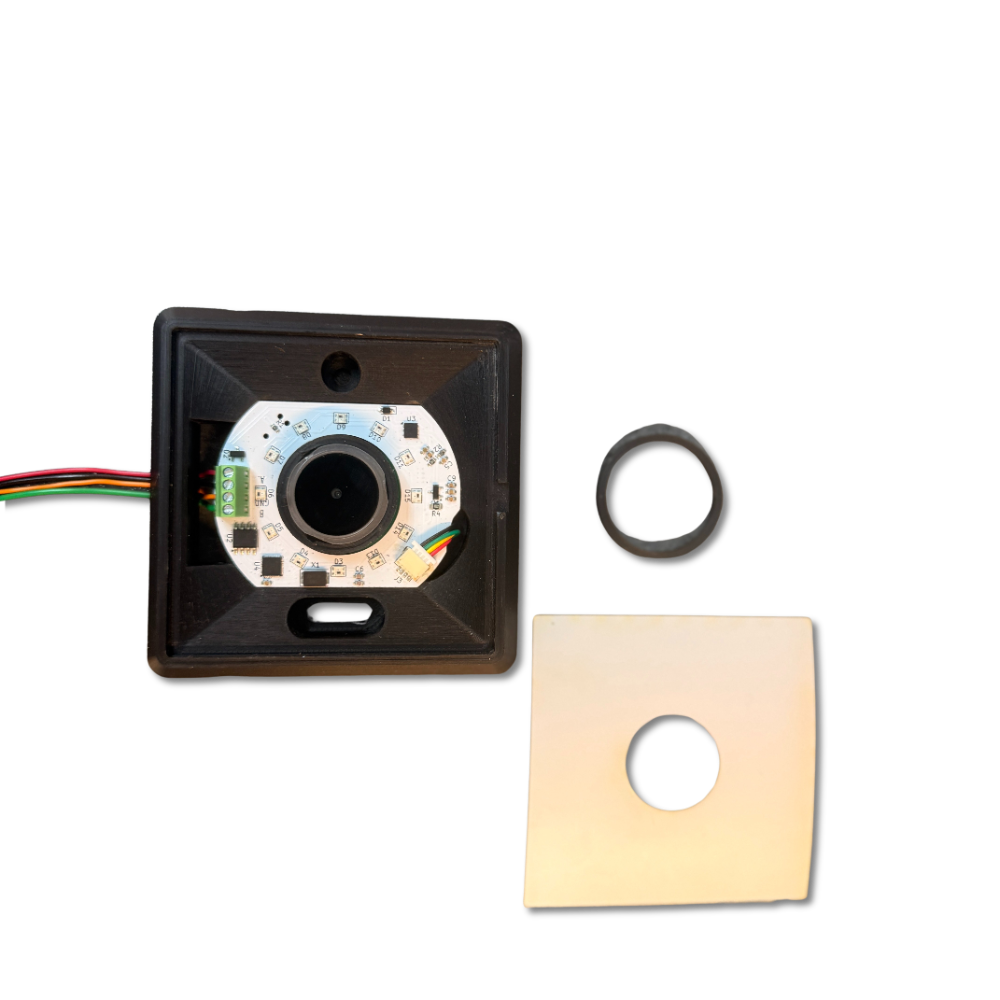

Photo du kit complet : boîtier DIN, module de lecture et lecteur QR GM60

Ouverture du boitier

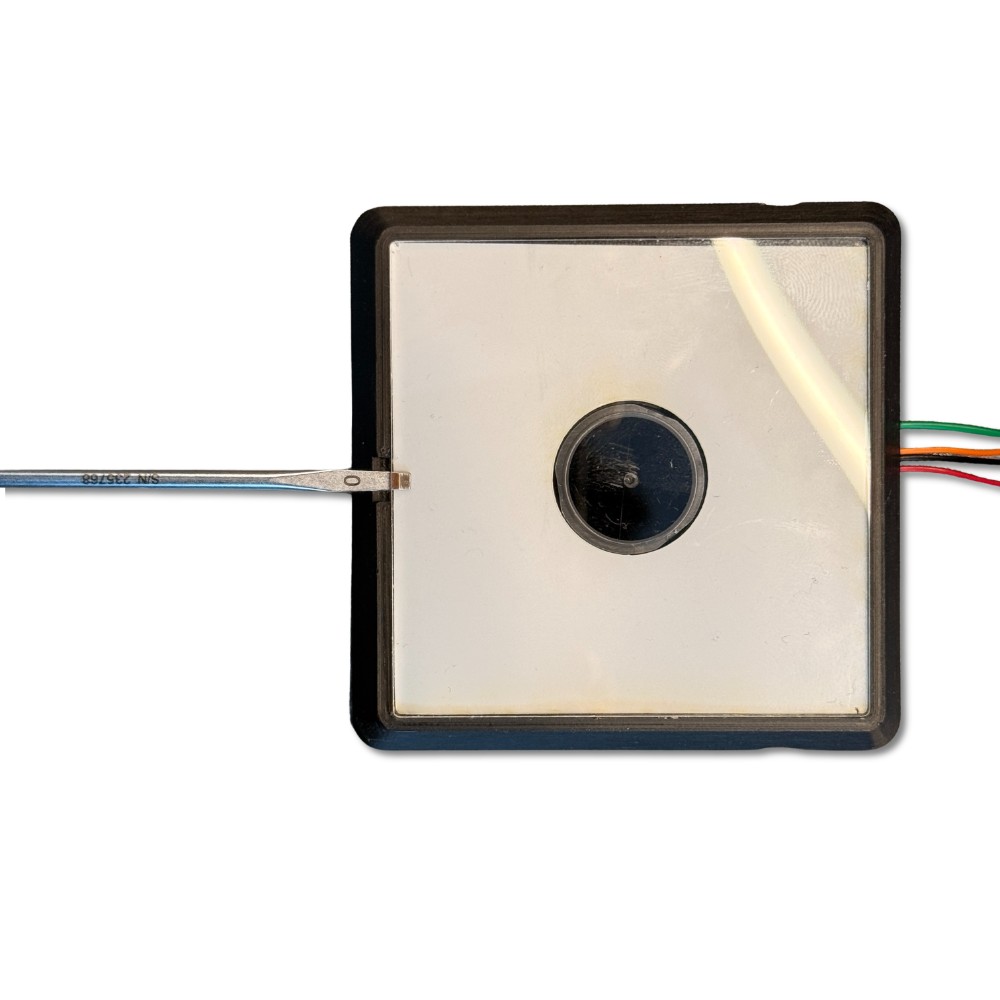

  1. Repérer l'encoche d'ouvrerture.
  2. Placer délicatement un tournevis entre la vitre et le boitier plastique
Gros plan sur le bornier CAMERA avec repères +5V, GND, RS485 A et RS485 B

Montage

  1. Cablage des deux modules

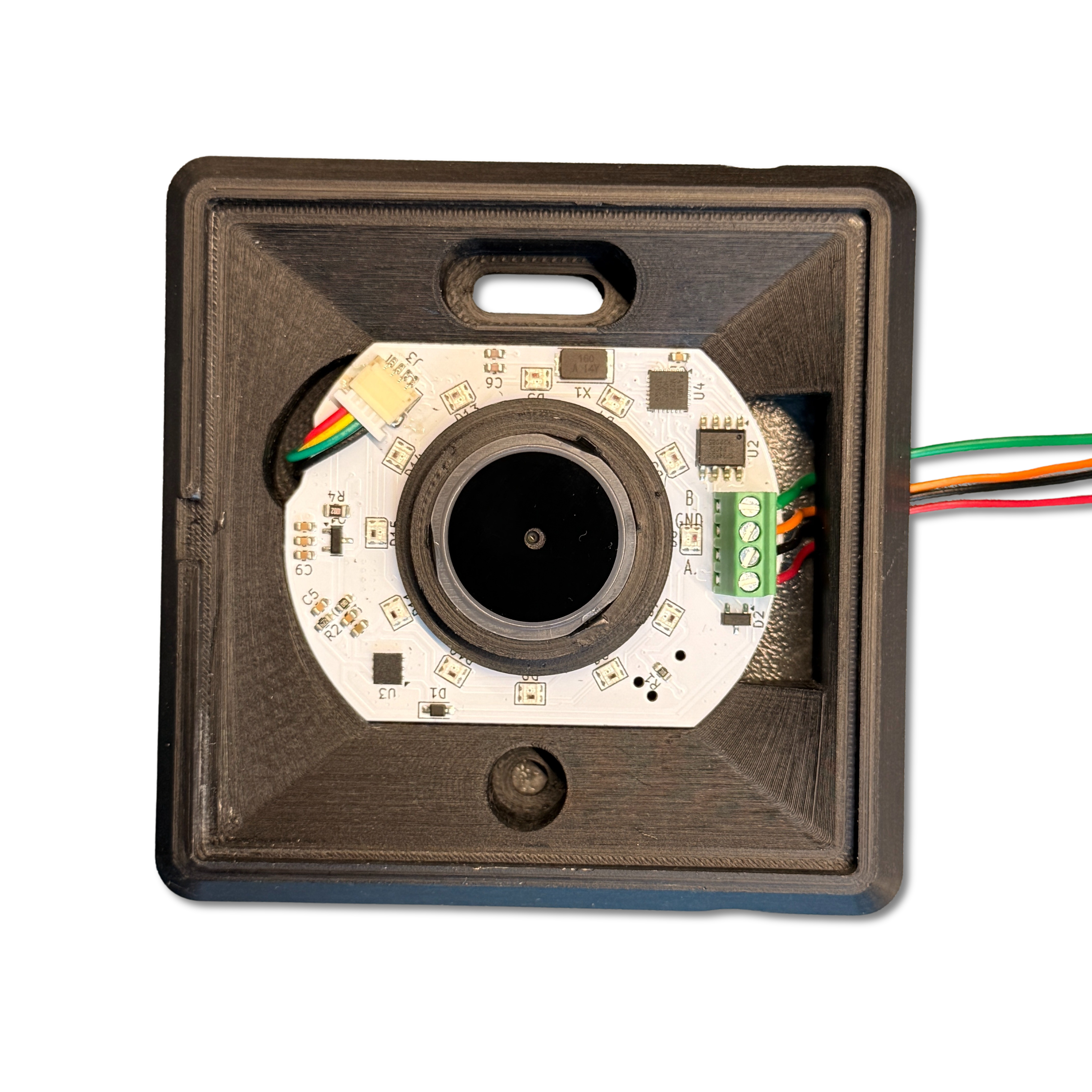

Gros plan sur le bornier CAMERA avec repères +5V, GND, RS485 A et RS485 B

Montage

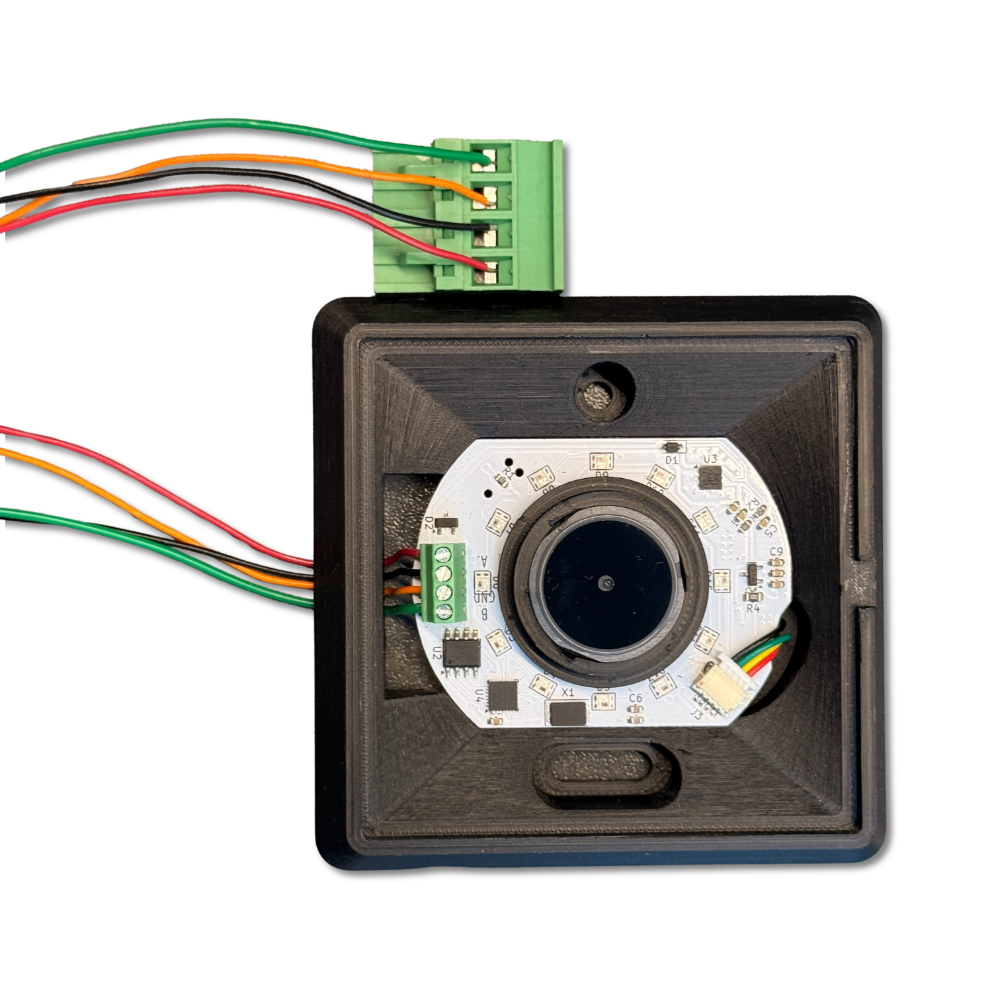

Il est possible de sortir le circuit imprimé pour facilité le montage des cables.

    Gros plan sur le bornier CAMERA avec repères +5V, GND, RS485 A et RS485 B

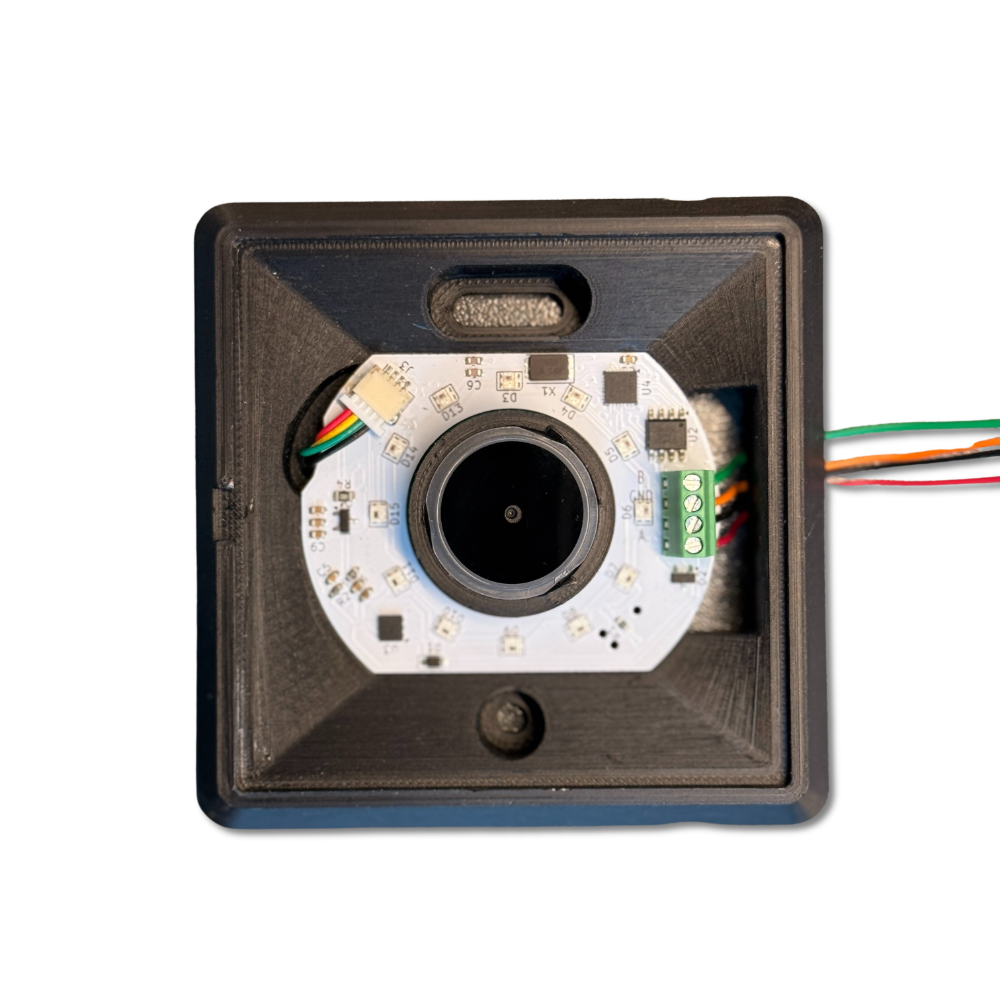

    Circuit imprimé en place

    Pose de la bague de montage

    Pose du diffuseur

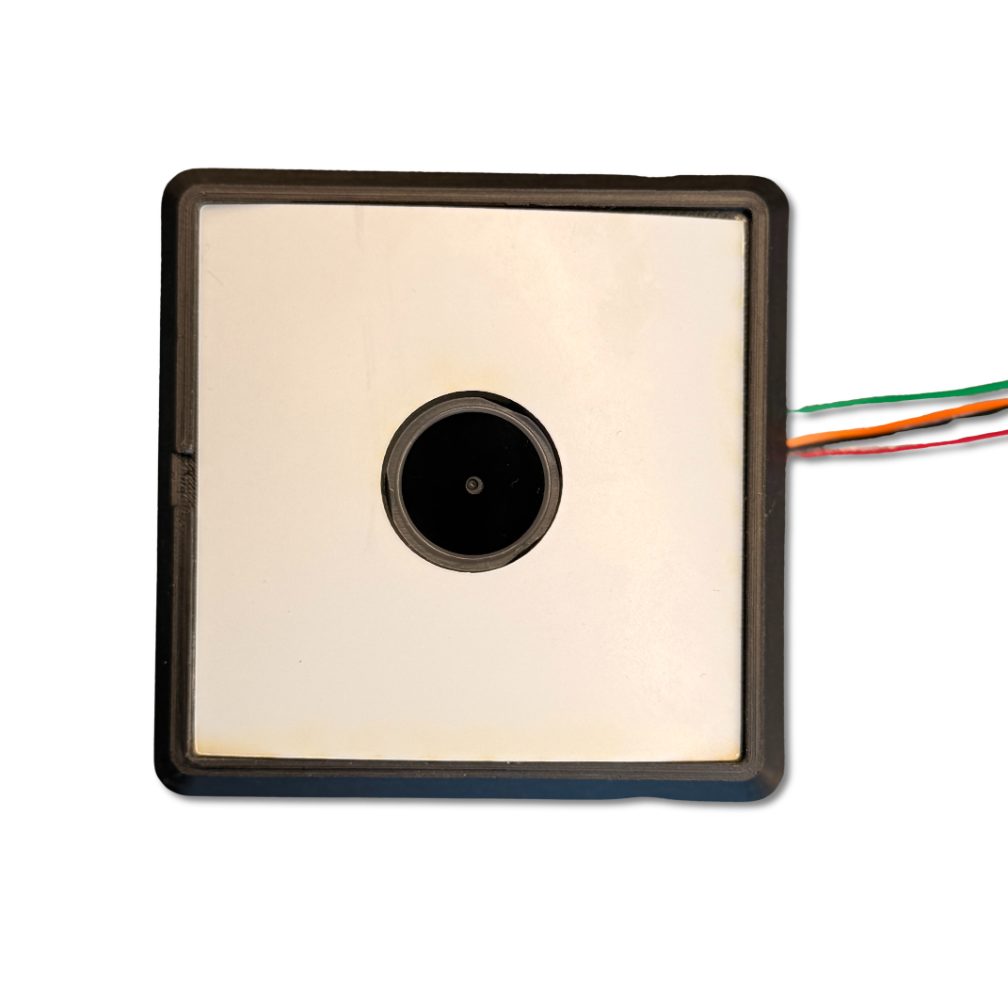

    Pose de la vitre
